切削力试验测量是在K5232C型数控立式升降台铣床上进行的，选用定制直径为148m金刚石锯片，石材种类选用具有中等硬度的花岗岩，测力装置用定制的八角环测力仪，放大器选用 YJD-1型电阻应变仪，电压信号的采集通PCL8 12PG 采集卡进行数据采集，数据成像采用VC编制的程序并进行数据处并保存。

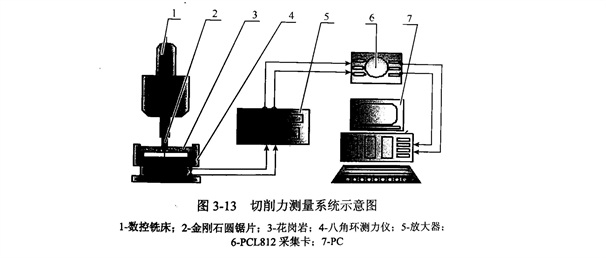

图3-13为金刚石锯片切削石材时切削力的测量系统示意图。切削加工前，先将信号调零，在加工石材过程切削力的作用下使测力仪4上的应变片变形，电阻变化生成信号，通过放大#器5进行数据放大后传输到采集卡6中，在 PC7 中成像并保存数据。
金刚石锯片在加工花岗岩等硬脆材料时，影响干切片受力的因素很多，其中包括锯片本身的制造工艺及物理力学性能、被加工件的成分及物理力学性能 、力工工艺参数、冷却条件等诸多因素。本试验主要测量锯片在切割石材过程中切力的情况，主要加工参数包括锯切深度、进给速度与主轴转速三个主要因素。

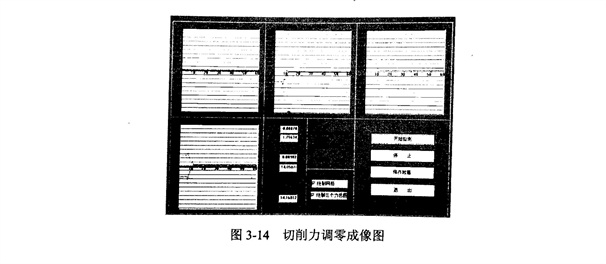

切削力试验在测量前要进行调零工作，将数控机床开启，由于机床自身的振动与电信号的干扰不能完全屏蔽，会对切削力的测量产生一定的干扰，因此测开始前, 必须进行调零工作，通过YJD-1型电阻应变仪分别对Fx和Fy 进行调零。图3-14为切削力调零成像图，其中Fx为调零后成像图，与水平轴重合，Fy 前端波动信号，调零后为后半段，合力F∑ 为Fx和Fy的合力图。

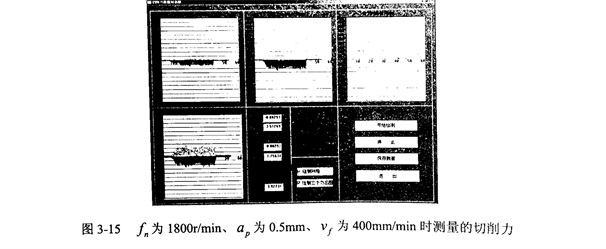

进行校零后，利用测力仪进行金刚石锯片切割花岗岩切削力的测量，设置主轴转速fn为 1800r/min、锯切深度ap 为 0.5mm、 进给速度vf 为400mm/min 时其测量得的切削力Fx 、Fy和合力F∑的图像如图3-15所示。
通过多次测量在不同主轴转速、进给速度和切割深度条件下，对金刚石锯片切割花岗岩进行切削力测量，应用 MATLAB 线性回归的方法总结出干切片受公式为
运用上述公式可以求解任意切削参数条件下的水平切削力Fx和垂直切削力Fy ，进而为金刚石锯片有限元模拟提供有力的试验依据。
