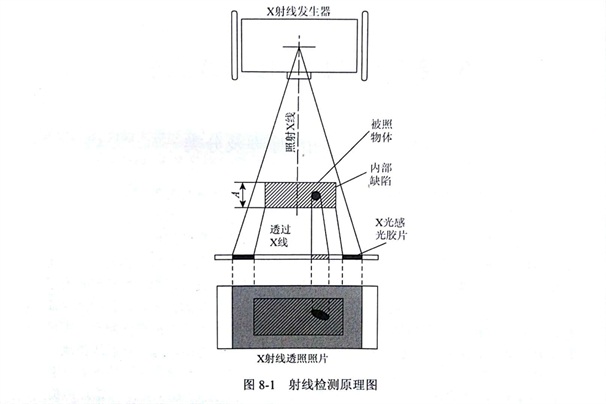

X射线穿透金刚石锯片时，遇到缺陷，由于缺陷和材料的吸收、散射能力不同，透射后的射线强度就不同。
感光底片反映出这种差异，就可以检测出缺陷的尺寸、形状;结合经验并能判断出金刚石锯片缺陷的性质。
以下是几种常见的缺陷影像介绍：
(l)裂纹：在底片上呈黑色细纹状，轮廓清晰，两端细，中间稍粗;铸件和接件均可发现。也有的裂纹呈龟裂状。
(2) 气孔：在底片上呈黑色斑点状，一般外形比较规则，呈圆形或近似圆形，有单个，也有密集的，在铸件和焊接件均可发现。
(3) 夹杂：常见的有夹沙和金属夹杂物。前者外形不定，但轮廓清晰，为黑斑点：金属夹杂的密度比母材重时，影像为白色;否则发暗。
(4) 针孔：底片呈细小的黑点状.。若积聚在-起就是疏松。
(5) 疏松：在底片上呈黑色云斑、云块状;边沿不规则、不明显，多发生在铸件中。
(6) 未焊透：在底片上呈黑色线条状。这是焊接常见的缺陷。
以下是金刚石锯片刀头与基体之间焊接缺陷的主要形式介绍：
(1) 裂纹： 焊缝中的裂纹在焊接金属和热影响区内均可能产生，裂纹在图中形状呈略带弯曲的细缝。
当裂缝尺寸较大时，也有可能呈直线状，两端尖细中间稍宽，有时会有分支。
(2) 未焊透： 未焊透在图中的影像是一条细直黑线，黑度比较均匀， 宽变化较小。
当伴有夹渣时，图像宽度与黑度有局部变化，但基本上位于同一直线上。
(3)未熔合：未熔合多产生在焊缝边缘，由于金刚石锯片焊接金属与工件材料金属之间熔合而产生。
未熔合在胶片图像上的位置往往偏离焊缝中心线，经常是断续分的条纹，其宽度不一。
